Die Quadro SDI Output Karte ist die ideale Lösung für die digitale Fernsehproduktion – beispielsweise für virtuelle Sets, Sport- oder Wetterpräsentationen, bei denen ein Live-Videostream mit einem virtuellen Hintergrund kombiniert wird. Das Endergebnis lässt sich als Videosignal zur Weiterverarbeitung oder Ausstrahlung ausgeben. Außerdem ermöglicht die Quadro SDI Output Karte eine Echtzeitvorschau auf HD-Studiomonitoren – die Regie sieht sofort, wie das zusammengesetzte Bild wirkt und wie sich Änderungen beispielsweise auf die Farbabstufung auswirken.
Als Bindeglied zwischen Computergrafik und Videotechnik stellt diese Lösung die PC-Grafikausgabe als unkomprimiertes 8-, 10- oder 12-Bit SDI-Signal bereit und ermöglicht damit den direkten Anschluss an Studiomonitore, Umschalter, Bandrecorder oder SDI-Projektoren.
Branchenweit erste voll integrierte, Grafikprozessor-basierte SDI-Lösung
Die Quadro Digital Video Pipeline (DVP) ist branchenweit die erste voll integrierte, Grafikprozessor-basierte Lösung zur Erfassung, Verarbeitung und Ausgabe hochauflösender Videoinhalte. Die Quadro Digital Video Pipeline liefert fortschrittliche Funktionen für die Produktion und Ausgabe grafikintensiver Videoinhalte für Fernsehen, Postproduktion, Film und neue Medien.
|
 |
Flexible Architektur für SDI-Unterstützung mit Quadro SDI-fähigen Grafikprozessoren
Ihrer Inspiration sind keine Grenzen gesetzt mit den SDI-fähigen Quadro FX Lösungen mit bis zu 4 GB Grafikspeicher im Ein- oder Zwei-Steckplatz-Format. Mit NVIDIA® SLI® Technologie, NVIDIA® CUDA™ Parallelprozessoren und 30-Bit Farbgenauigkeit liefern die Quadro FX Lösungen ein Strom sparendes, funktionsreiches und leistungsstarkes PC-Erlebnis.
Kompatible Quadro Lösungen:
|
 |
Funktionsreiches Software Entwicklerkit (SDK) für optimierte Grafik und Ausgabe
Das NVIDIA SDI SDK liefert bedienerfreundliche Programmierbarkeit und Steuerung der gesamten SDI Pipeline – inklusive Erfassung, Verarbeitung und Ausgabe. |
|
Quadro SDI Output - Merkmale
Unkomprimierte 8-Bit, 10-Bit oder 12-Bit SDI-Ausgabe
Ideal für die Fernseh-/Videoproduktion und Postproduktion – ermöglicht das professionelle Compositing eines Live-Videosignals mit Computergrafik. Die Grafik kann als echtes, unkomprimiertes 12-Bit SDI-Signal in 2K-, SD- oder HD-Auflösungen ausgegeben werden. So ist ein direkter Anschluss an Studiomonitore, Umschalter, Bandrecorder oder SDI-Projektoren möglich.
Unterstützung für Zusatzdaten
Unterstützt die Integration von SMPTE RP 188 Zusatzdaten in die SDI Videoausgabe. Diese Zusatzdaten können digitale 24-Bit-Audiosignale auf bis zu 16 Kanälen nach den SMPTE-Standards 272M und 299M, Zeitcode und spezielle Pakete enthalten.
Genlock (Haustakt)
Ein (digitaler oder analoger) Genlock-Anschluss (Standard-BNC) stellt die Verbindung zu einer Quelle für die Videosynchronisation nach dem SMPTE-Standard (digital, Blackburst oder Tri-Level) her. Durch eine erweiterte Cross-Sync-Funktion kann ein eingehendes Haussignal eine wesentlich größere Anzahl von Videoausgangsformaten synchronisieren.
Ausgabe vom Grafikprozessorspeicher auf 2 SDI Video-Feeds
Die Quadro SDI Output Karte lässt sich direkt an unterstützte Quadro Grafikkarten anschließen, um Videoinhalte direkt aus dem Grafikprozessorspeicher in SDI auszugeben. Dieser direkte Zugriff ermöglicht die SDI Ausgabe mit der branchenweit niedrigsten Latenz direkt aus dem Grafikprozessorspeicher.
NVIDIA QUADRO GRAPHICS SOLUTIONS
NVIDIA® CUDA™ Architektur der neuen Generation
Die innovative parallele NVIDIA CUDA Computing-Architektur mit Codenamen Fermi vereint fortschrittliche Visualisierungs- und Berechnungsfunktionen und liefert maximale Leistung für wesentlich schnelleres professionelles Arbeiten.
Bis zu 6 GB GDDR5-Framebuffer mit extremer Speicher-Bandbreite
Der branchenweit erste Grafikprozessor mit 6 GB Framebuffer und bis zu 144 GB/s Speicherbandbreite zur Visualisierung großer Modelle und komplexer Szenen und zur Verarbeitung umfangreicher Datensätze.
Große Framebuffer mit extrem hoher Speicherbandbreite
Großer Grafikprozessorspeicher mit hoher Speicherbandbreite zur Visualisierung großer Modelle und komplexer Szenen und zur Verarbeitung umfangreicher Datensätze.
NVIDIA GigaThread™ Engine
Bis zu 10x schnellere Kontextwechsel als bei der Vorgängerarchitektur, simultane Kernel-Ausführung und verbessertes Thread-Block-Scheduling.
Zwei Copy Engines
Zwei Copy Engines sorgen für maximale Geschwindigkeit bei der parallelen Datenverarbeitung und Datenübertragung zwischen Grafikprozessor und Host und beschleunigen dadurch Verfahren wie Raytracing, Farbabstufung und Physiksimulationen.
Skalierbare Geometrie-Architektur
Die Scalable Geometry Engine sorgt für eine erhebliche Steigerung der Geometrieleistung bei unterschiedlichen CAD-, DCC- und Medizinanwendungen und ermöglicht einfaches, interaktives Arbeiten mit weit komplexeren Modellen, als dies bislang möglich war.
Einheitliche Treiber-Architektur (UDA)
NVIDIAs Ein-Treiber-Konzept UDA garantiert Auf- und Abwärtskompatibilität der Softwaretreiber. Das System lässt sich leicht zur aktuellsten Lösung aufrüsten, da alle Quadro Produkte dieselbe Treibersoftware unterstützen.
NVIDIA Quadro SDI Output
| Formfaktor |
Volle Höhe, halbe Länge |
| Max. Leistungsaufnahme |
20W |
| Zusätzliche Stromanschlüsse |
4-Pin Molex |
| Zahl der Steckplätze (Breite) |
1 |
| Kühlung |
Passiv |
| Genlock |
BNC (1)- Analog- oder Digital-Genlock |
| Verbindung zur Grafikkarte |
Bandkabel + DVI-Verbindung |

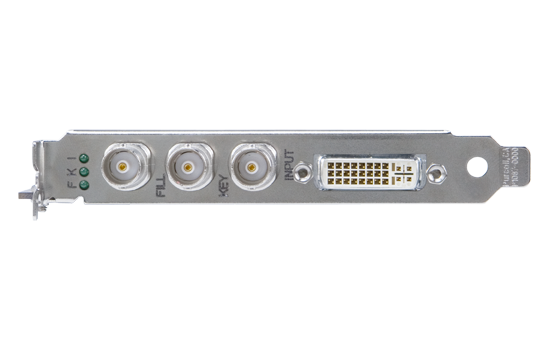

| Ausgänge |
2 BNC-Ausgänge. 2 Single Link, 1 Dual Link
|
|
UNTERSTÜTZTE BETRIEBSSYSTEME
- Microsoft Windows XP (64-Bit und 32-Bit)
- Linux – Vollständige OpenGL-Implementierung einschließlich NVIDIA und ARB Erweiterungen (64-Bit und 32-Bit)
Quadro SDI Output – Programmierbare Modi
- 2 Fill-Kanäle oder
- 1 Fill-Kanal + 1 Key-Kanal
- 8-Bit, 10-Bit, 12-Bit
- RGB 4:4:4
- YCrCb 4:2:2 or 4:4:4
- 2x YCrCb 4:2:2 + 4:2:2
- YCrCbA 4:2:2:4
- RGBA 4:4:4:4 (nur 8 Bit)
Quadro SDI Output – Systemsteuerungs-Modi
- Clone- und Dualview-Modi setzen auf bestehende Anwendungen auf
- 1 Fill-Kanal
- 8-Bit
- RGB 4:4:4
- YCrCb 4:2:2 oder 4:4:4
Volle Unterstützung für die Ausgabe in folgenden 2K-, HD- und SD-Formaten:
- 480i 59.94 Hz (SMPTE259) NTSC
- 576i 50.00 Hz (SMPTE259) PAL
- 720p 23.98 Hz (SMPTE296)
- 720p 24.00 Hz (SMPTE296)
- 720p 25.00 Hz (SMPTE296)
- 720p 29.97 Hz (SMPTE296)
- 720p 30.00 Hz (SMPTE296)
- 720p 50.00 Hz (SMPTE296)
- 720p 59.94 Hz (SMPTE296)
- 720p 60.00 Hz (SMPTE296)
- 1035i 59.94 Hz (SMPTE260)
- 1035i 60.00 Hz (SMPTE260)
- 1080i 47.96 Hz (SMPTE274)
- 1080i 48.00 Hz (SMPTE274)
- 1080i 50.00 Hz (SMPTE295)
- 1080i 50.00 Hz (SMPTE274)
- 1080i 59.94 Hz (SMPTE274)
- 1080i 60.00 Hz (SMPTE274)
- 1080p 23.976 Hz (SMPTE274)
- 1080p 24.00 Hz (SMPTE274)
- 1080p 25.00 Hz (SMPTE274)
- 1080p 29.97 Hz (SMPTE274)
- 1080p 30.00 Hz (SMPTE274)
- 1080p 23.976 Hz (SMPTE372)
- 1080p 24.00 Hz (SMPTE372)
- 1080p 25.00 Hz (SMPTE372)
- 1080p 29.97 Hz (SMPTE372)
- 1080p 30.00 Hz (SMPTE372)
- 1080i 47.96 Hz (SMPTE372)
- 1080i 48.00 Hz (SMPTE372)
- 1080i 50.00 Hz (SMPTE372)
- 1080i 59.94 Hz (SMPTE372)
- 1080i 60.00 Hz (SMPTE372)
